Z型垂直稜鏡

觀看大圖

Z型垂直稜鏡

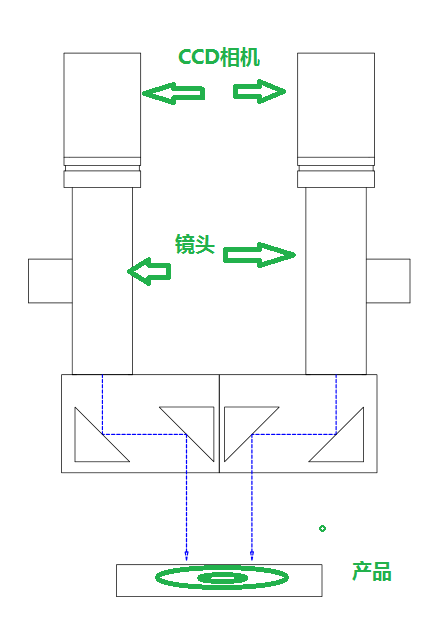

特點:轉變2次光路，目的讓兩隻鏡頭靠近垂直對位

應用範圍:對雙MARK 識別對空間安裝有要求的設備

類型	型號	發光面	接口尺寸	內部消耗光路	2只最小的間距
Z型垂直稜鏡	ES-Z16	8	16	20	3
	ES-Z21	9	21	20	5
	ES-Z26	12	26	20	8
	ES-Z32	22	32	20	11

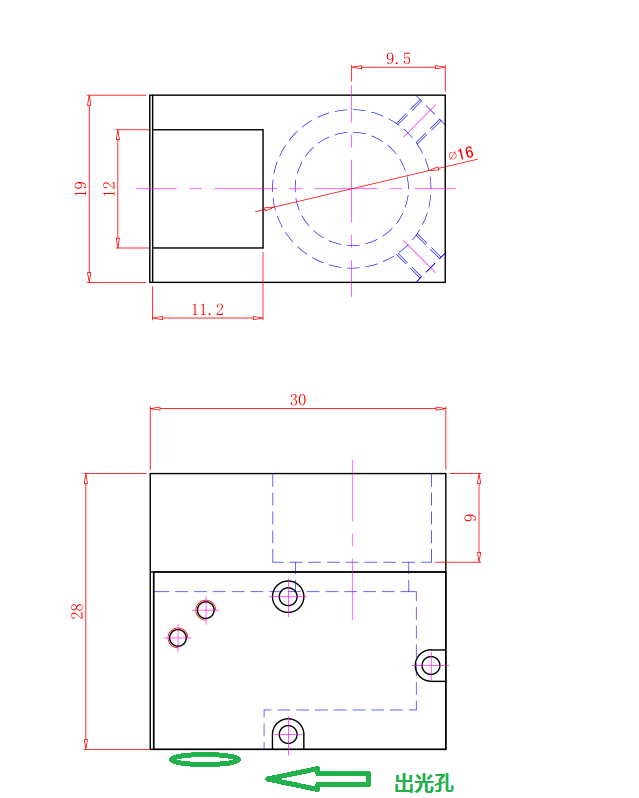

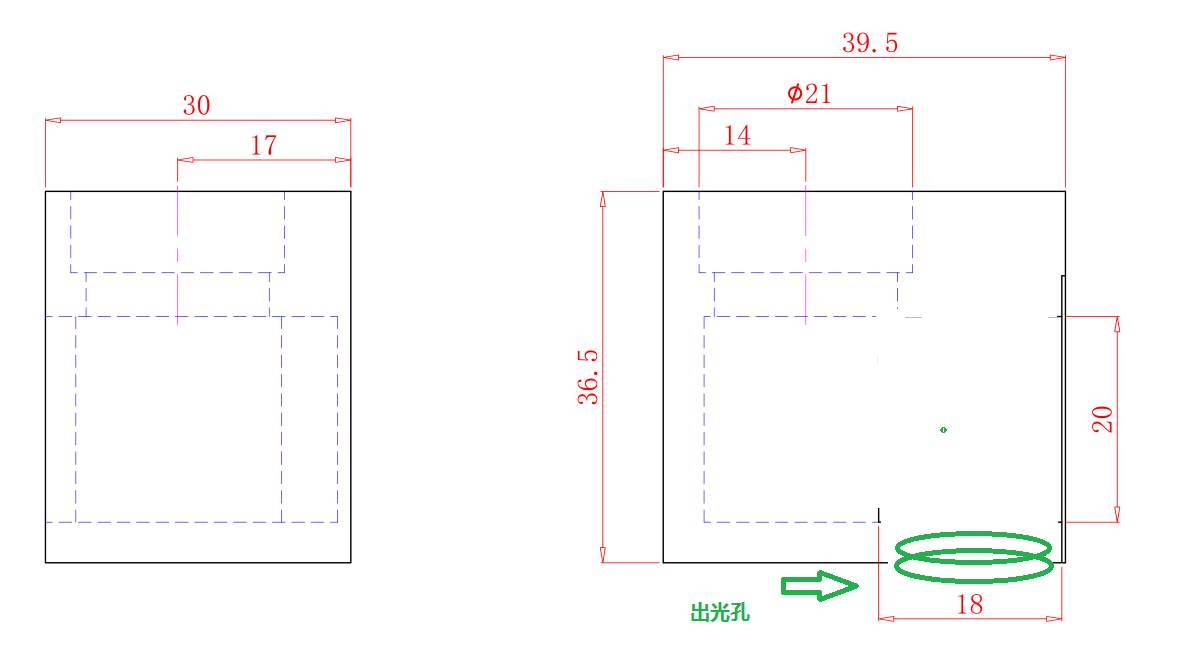

ES-Z-16	ES-Z-21

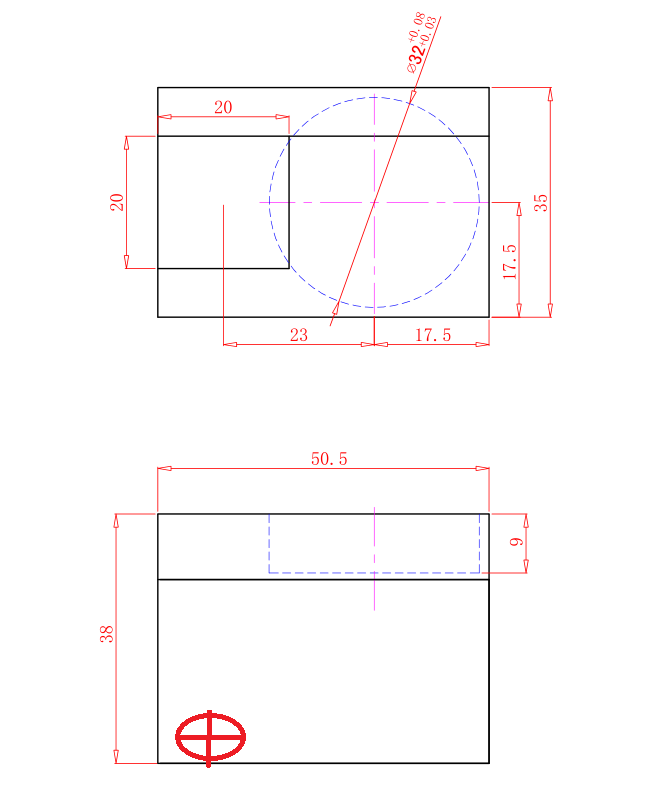

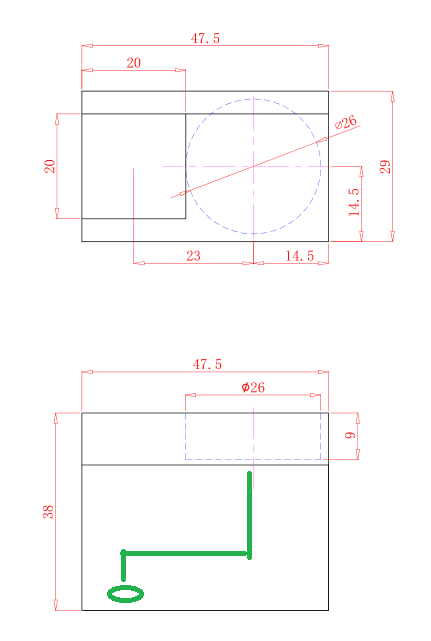

ES-Z-26	ES-Z-32
